Κουτί αλουμινίου στραντζαριστό με ενσωματωμένη σίτα | Μοντέλο 45°
Κουτί Αλουμινίου Στρατζαριστό με κάθετη σίτα μέσα στο κουτί |
Μοντέλο 45°
Το ΝΕΟ σύστημα στραντζαριστού κουτιού ρολού αλουμινίου 45° εξωτερικής τοποθέτησης, δίνει τη δυνατότητα τοποθέτησης κάθετης σίτας στο εσωτερικό του κουτιού. Εξοικονομείται έτσι πολύτιμος χώρος μεταξύ του ρολού και του κουφώματος, που συχνά δεν επαρκεί για την τοποθέτηση συστήματος κάθετης σίτας.
Λειτουργία:
Η λειτουργία του ρολού επιτυγχάνεται με ιμάντα, κορδόνι, μανιβέλα ή ηλεκτρικό μηχανισμό (μοτέρ)
Διαθέσιμες Διαστάσεις:
Στην περίπτωση του κουτιού μοντέλο Γ' μ ενσωματωμένη σίτα, η εσωτερική διάμετρος Φ διαφοροποείται ανά διάσταση κουτιού, σε σύγκριση με το συμβατικό κουτί Μοντέλο Γ
Κατασκευή / Εγκατάσταση:
Για την κατασκευή και εγκατάσταση του συστήματος κουτιού με ενσωματωμένη κάθετη σίτα, απαιτούνται τα ακόλουθα συμπληρωματικά εξαρτήματα σχεδιασμού VIOMAL:

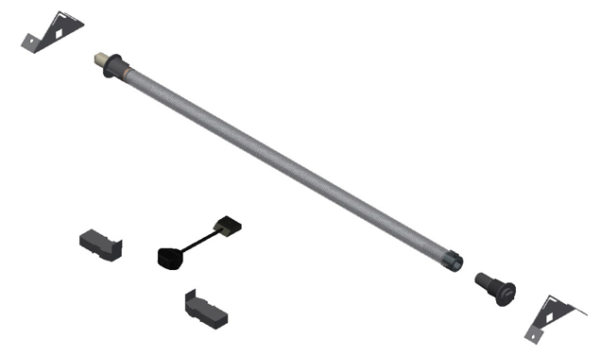

1) ΚΙΤ Ελατηρίου (20.60.0018) που προσαρμόζεται πάνω στον άξονα
Στη συνέχεια μπαίνει στην τετράγωνη υποδοχή που βρίσκεται είτε πάνω στο λαμαρινάκι ή στη μεταλλική βάση (στερεώνεται με βίδα στις ειδικές υποδοχές των πλαϊνών κουτιού)
2) Διπλός οδηγός εισόδου: Λευκός (20.03.1486) ή Μαύρος (20.03.1487) και τοποθέτησή του στο Διπλό οδηγό αλουμινίου ρολού και σίτας (20.03.1488)
3) Κατωκάσι με νέο στόπερ
